シューコーウィンドウ

Schüco (シューコー) は環境建築先進国であるドイツのビーレフェルトに本社を置く、
革新的な窓(サッシ)、ドア、およびファサードシステムを提供するリーディングカンパニーです。
タカフジは、シューコーのファブリケーターとして高断熱アルミカーテンウォールや超大型アルミ断熱引戸などの販売・製作・施工をおこなっています。

AS 39 SC.HP 非断熱大開口
AS 39 コーナー引き分けタイプ
ASE 60 断熱大開口
FWS 50 断熱ファサードシステム
AS FD 90.HI 断熱折れ戸
AWS 90 BS.SI+ 断熱ドレーキップ

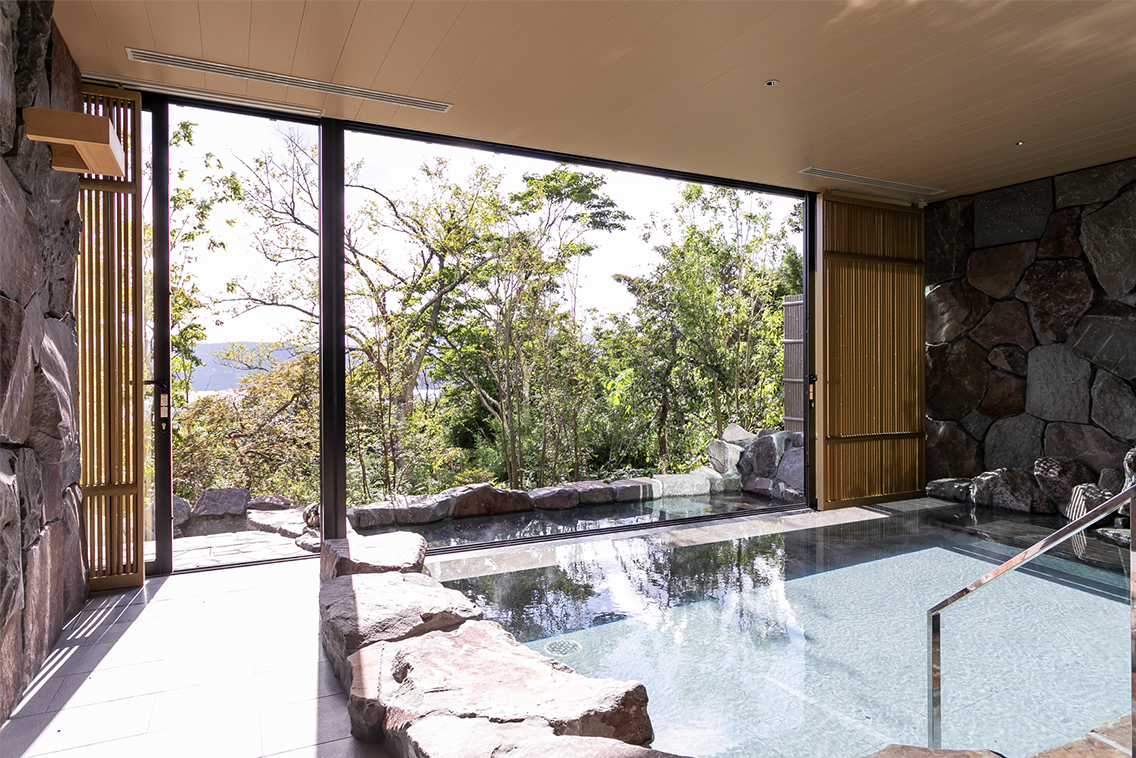

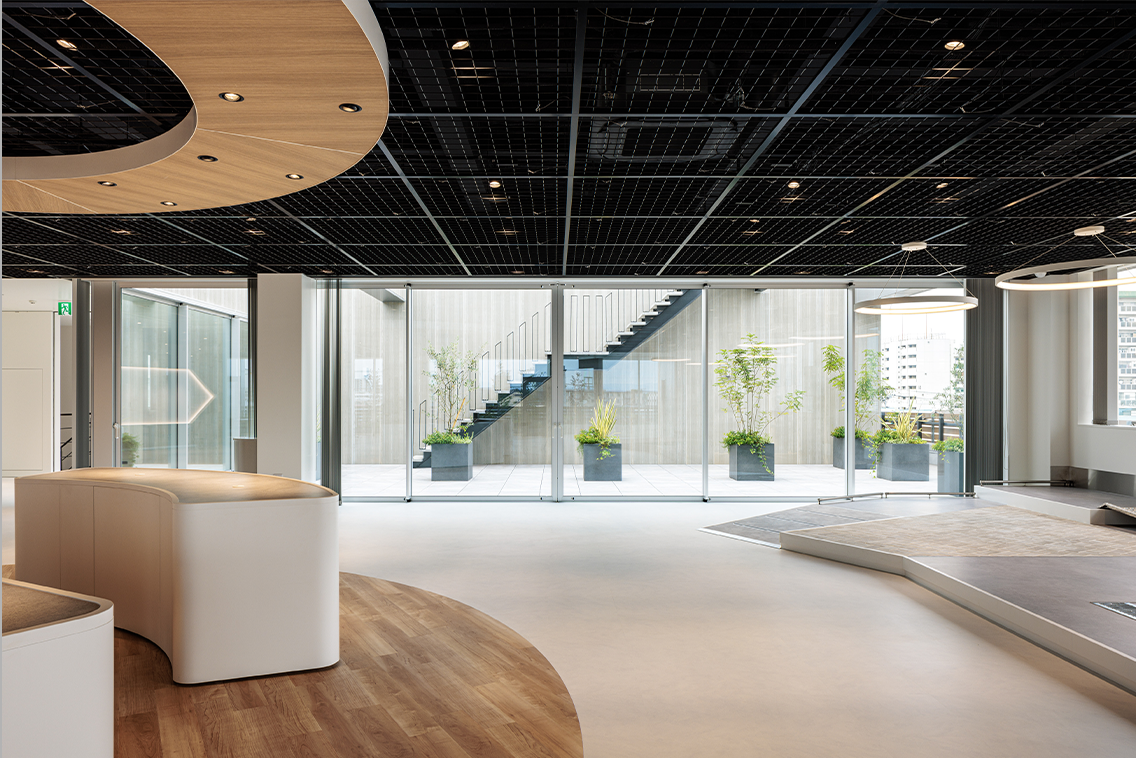

AS 39 SC.HP 非断熱大開口Schüco AS 39 SC.HP sliding system

障子最大製作サイズW2.5M×H3.5Mによる超大開口を実現
水密1,000Paバージョンにてリゾートエリアや高層フロアにも対応

基本性能

耐風圧性	最大5,200Pa
気密性	A-4
水密性	W-5(500Pa) / 1,000Pa
遮音性	なし/ T-1 / T-2
断熱性	2.3W/m2・K^※1
対応硝子厚	3mm-28mm
障子サイズ	W 800mm-2,500mm H 1,150mm-3,500mm
障子最大重量	300kg
開閉力	初動75N 中間60N以下^※2

※開閉方法はSlideです
※1 計算条件：2AタイプW2,800mm×H2,333mm 複層Low-EガラスUg=2.0W/m2・K
※2 JIS基準50Nと異なるが大開口サッシであることを考慮した製品基準。

ラインナップ

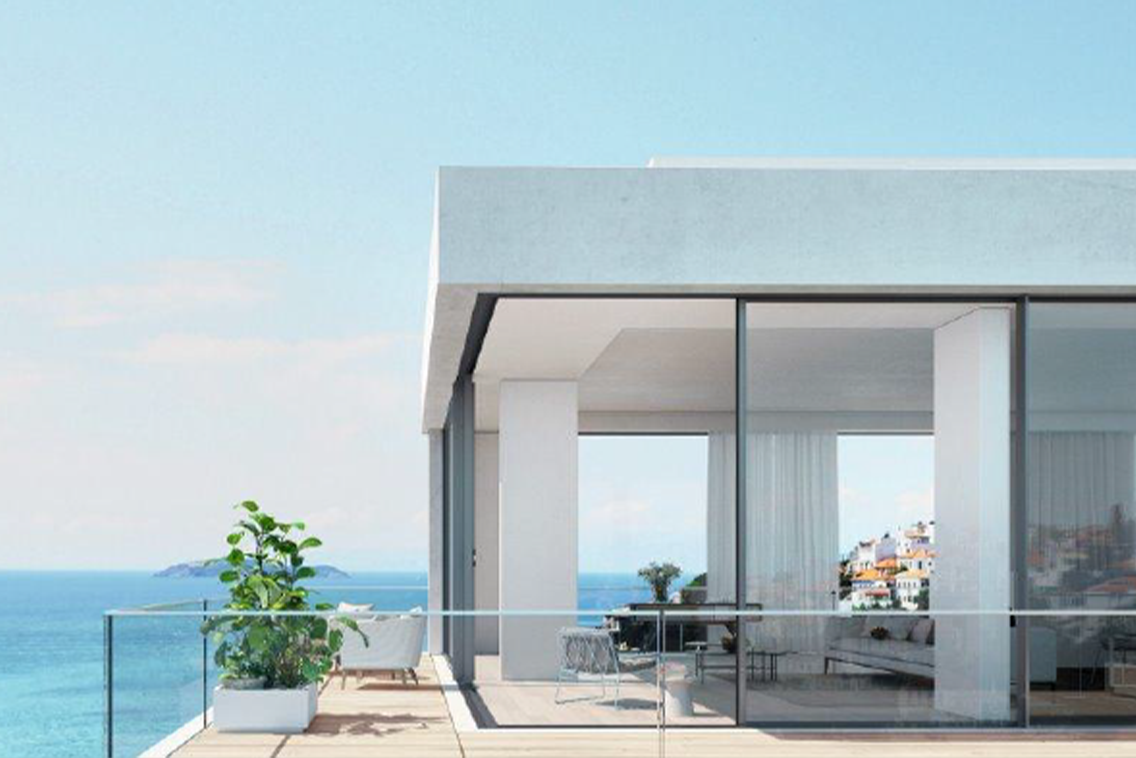

AS 39 SC.HP コーナー引き分けタイプSchüco AS 39 SC.HP Corner Sliding Type

基本性能

耐風圧性	S-7(3,600Pa)
気密性	A-4
水密性	750Pa
対応硝子厚	3mm-28mm
障子サイズ	W 800mm-1,500mm H 1,150mm-3,000mm
障子最大重量	300kg
開閉力	初動75N 中間60N以下^※

※ 標準タイプと異なる箇所
※JIS基準50Nと異なるが大開口サッシであることを考慮した製品基準。

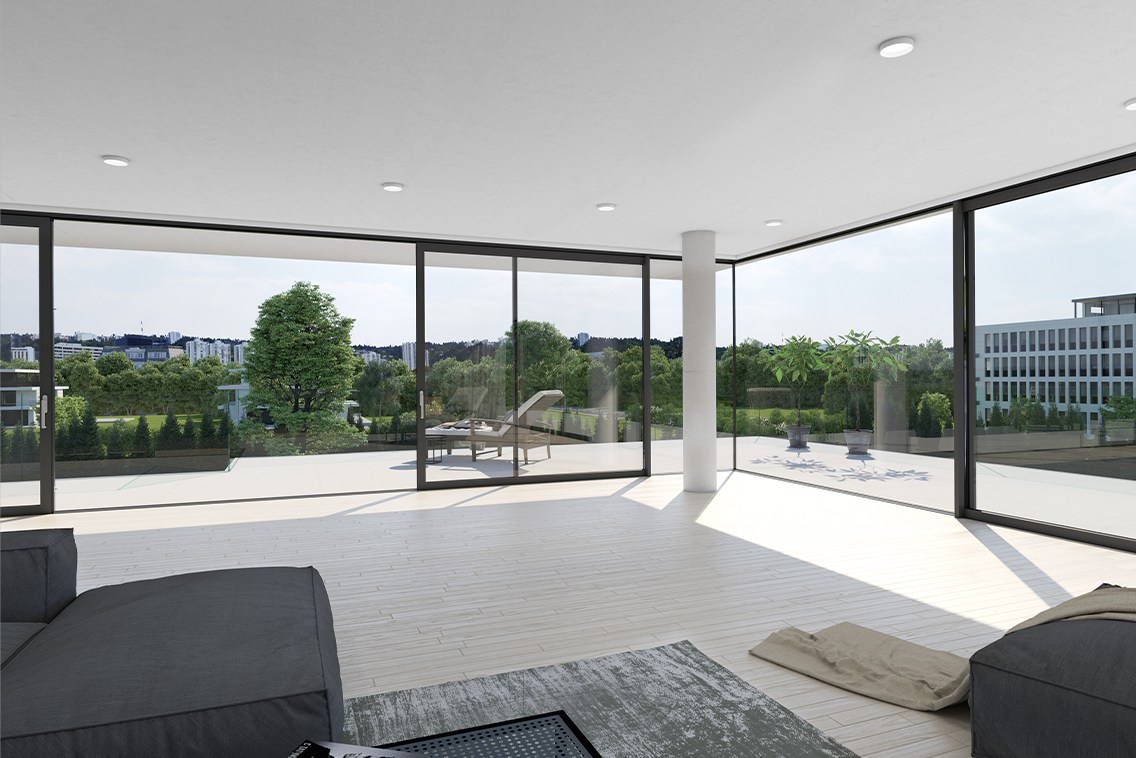

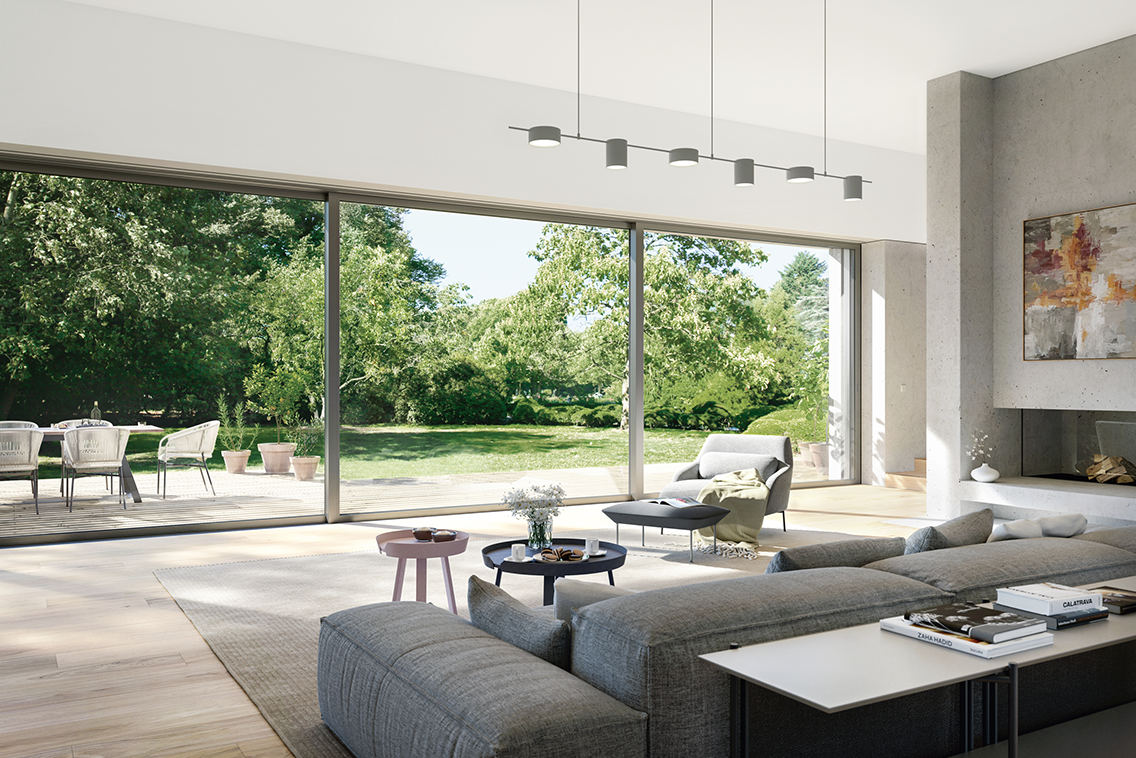

ASE 60 断熱大開口Schüco ASE 60 Aluminium sliding system

障子最大製作サイズW3.0M×H3.0Mによる超大開口を実現
独自のアルミ樹脂コア断熱構造により高い断熱性能を確保

基本性能

耐風圧性	S-5(2,400 Pa)、S-4(2,000Pa)
気密性	A-4
水密性	W-5(500Pa)
遮音性	T-2
断熱性	1.16W/㎡・K（H-7相当）^※1 1.82W/㎡・K（H-6相当）
対応硝子厚	24mm-38mm
障子サイズ	W 621mm-3,000mm^※2 H 832mm-3,000mm
障子最大重量	200㎏/350㎏（可動）、500kg（FIX）
開閉力	初動75N 中間60N以下^※3

※1 計算条件：
断熱性能値H-7はUg値0.6のトリプルガラス採用の場合（W5,000mm×H3,000mm）、断熱性能値H-6は複層Low-EガラスUg1.3の場合（W6,000mmxH3,000mm）
※2 1C,2C,3E,3FタイプはW 621mm-1,500mm
※3 JIS基準50Nとは異なるが大開口サッシであることを考慮し、基準をENベースで設定（100N以下）。試験実績初動最大66N

ラインナップ

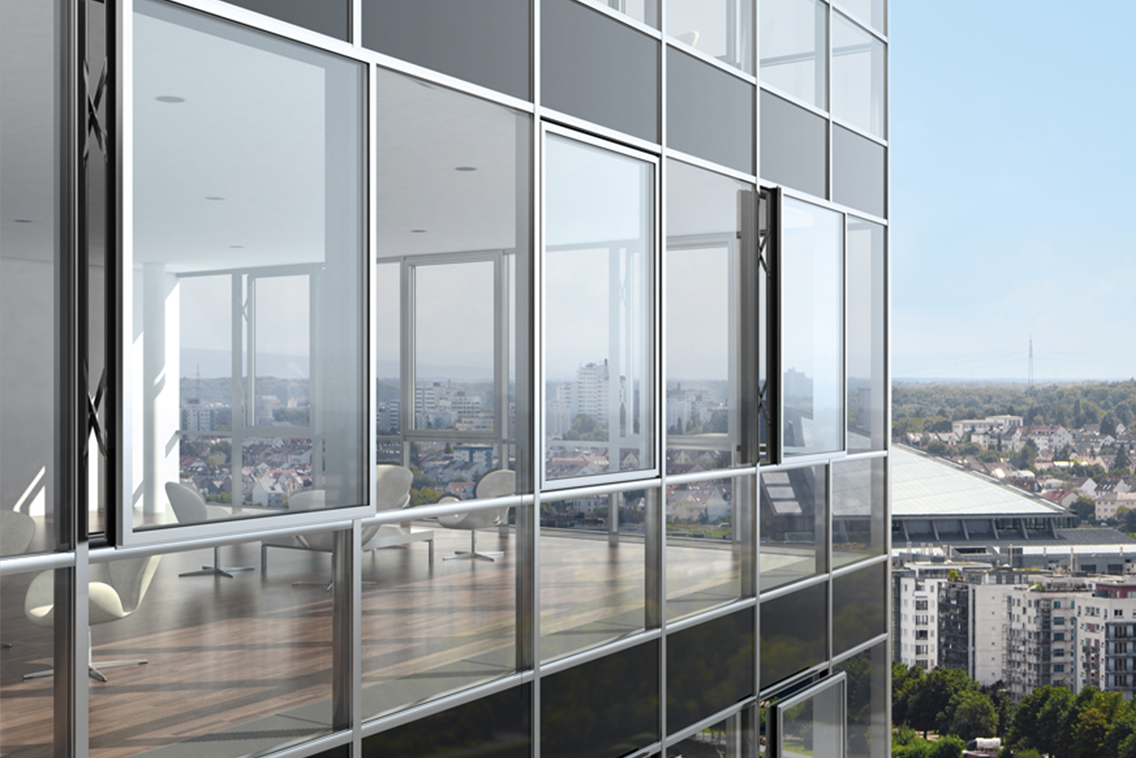

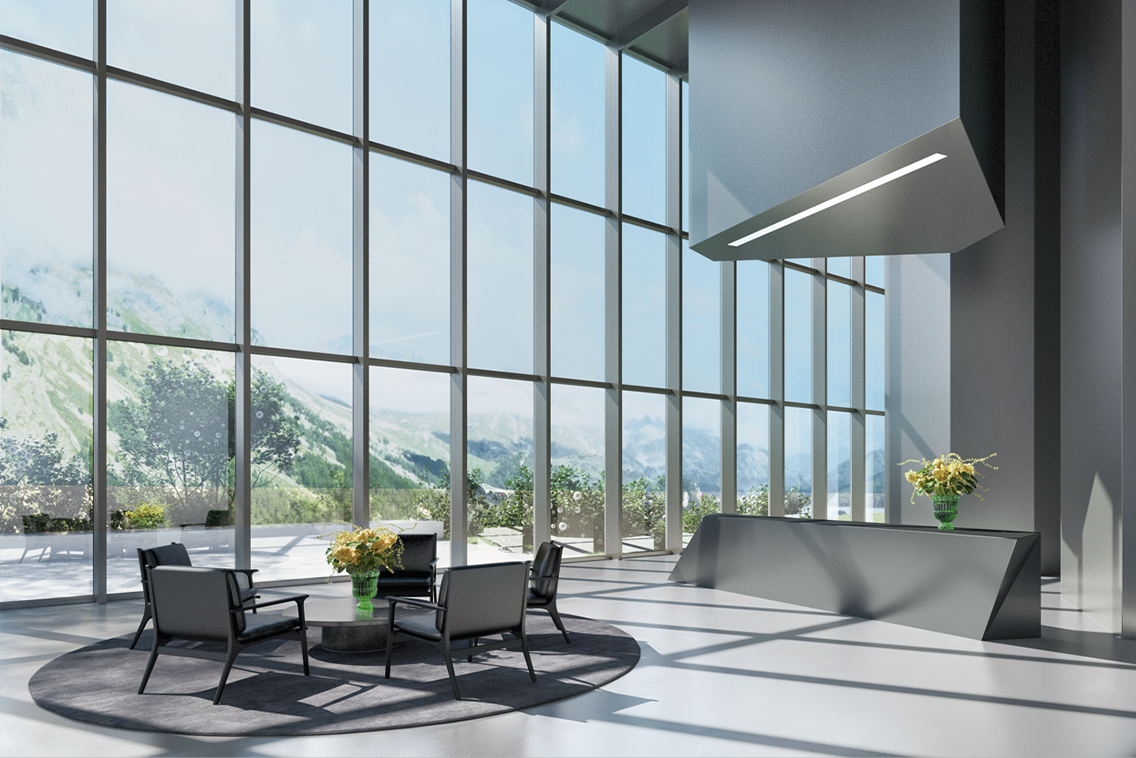

FWS 50 断熱ファサードシステムSchüco FWS 50 Aluminium mullion/transom façade system

ドイツで開発された高断熱ノックダウンファサードシステム
環境負荷の低い材料を使用したファサードを日本市場向けにアレンジ

基本性能

耐風圧性	S-6(2,800Pa)
気密性	A-4
水密性	1,500Pa
断熱性	標準：Uf値 1.5W/㎡・K SI：Uf値 0.7W/㎡・K
対応硝子厚	4mm-62mm
層間変位	1/100
耐候性	L/300 履歴後水密1,500Pa L/100 脱落なし

※Uf値はDIN EN ISO 10077-2に準拠したW/(m²K)の値、ねじ係数を含む

製品バリエーション

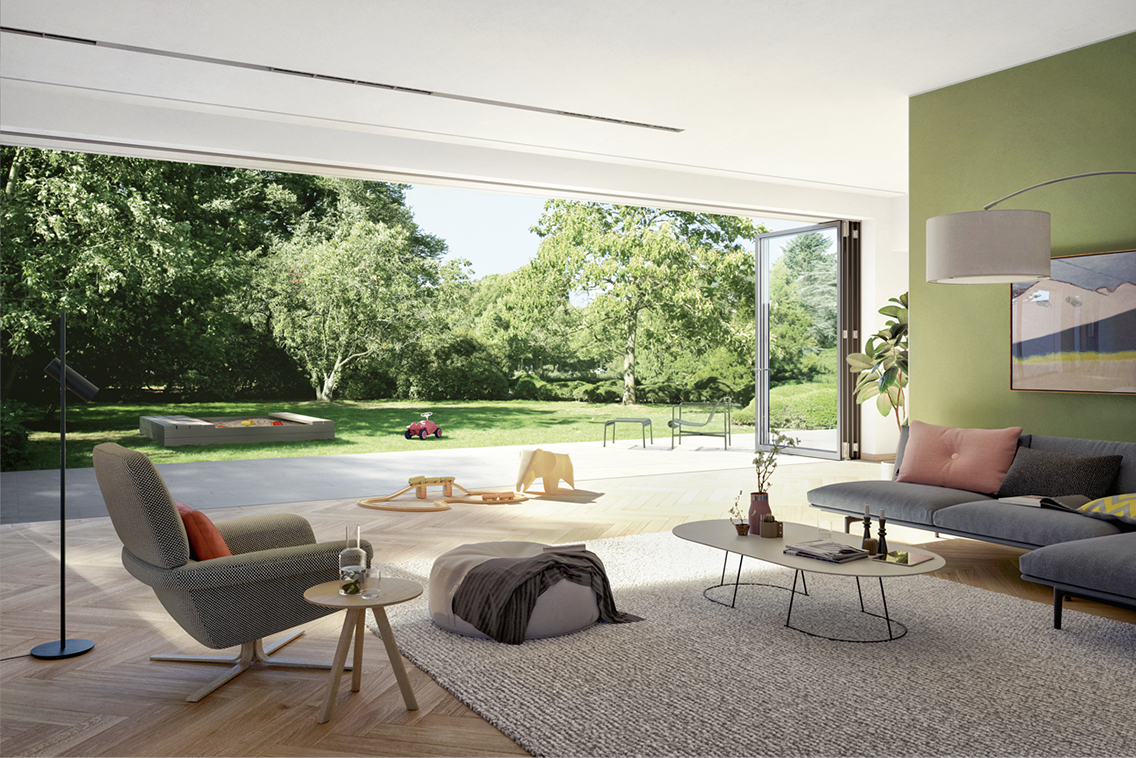

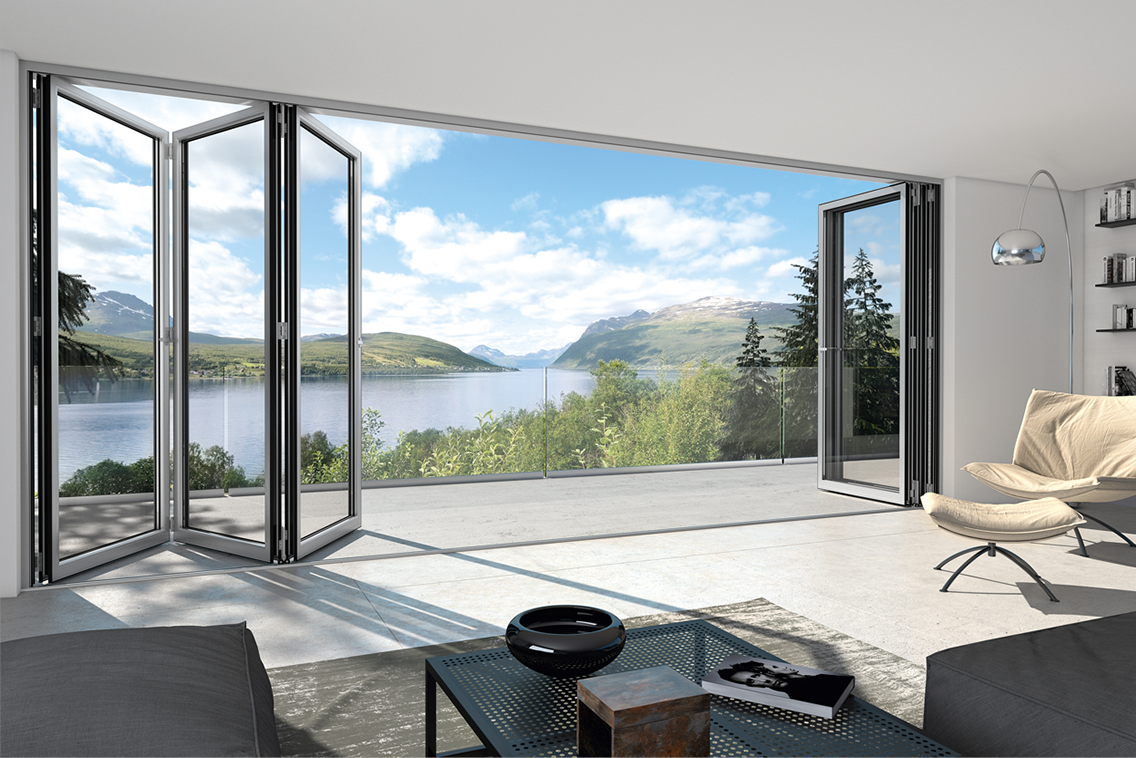

AS FD 90.HI 断熱折れ戸Schüco AS FD 90.HI Aluminium folding sliding system

障子最大製作サイズ1.5M×3.5M、最大9mのフルオープンが可能
独自のアルミ樹脂コア断熱構造で最高H-8相当の断熱性能を確保

基本性能

耐風圧性	片開き：S-5(2,400Pa) 両開き：S-4(2,000Pa)
気密性	A-4
水密性	片開き：750Pa、両開き：W-5(500Pa)
遮音性	今後試験予定
断熱性	1.10W/㎡・K（H-8相当）^※1 1.65W/㎡・K（H-6相当）
対応硝子厚	30mm-53mm（見付90mm） 20mm-65mm（見切104mm）
障子サイズ	W 600mm-1,500mm H 660mm-3,500mm
障子最大重量	150kg^※2
開閉力	100N以下 ※EN基準

※1 計算条件：断熱性能値H-8はUg値0.6のトリプルガラス採用、W3,500mm×H2,400mm 3枚片開きの場合
※2 障子高さと幅の比率が1.8≦Xの場合、最大重量150kg／1≦X≦1.8の場合、最大重量120kg

ラインナップ

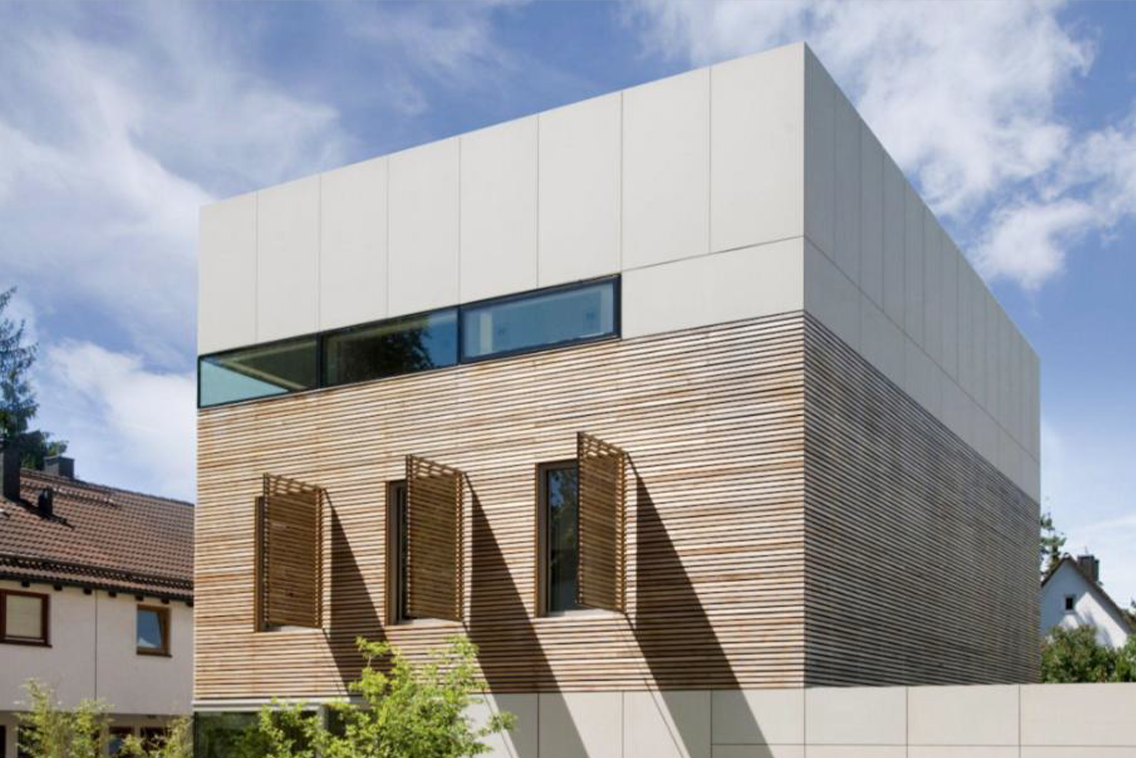

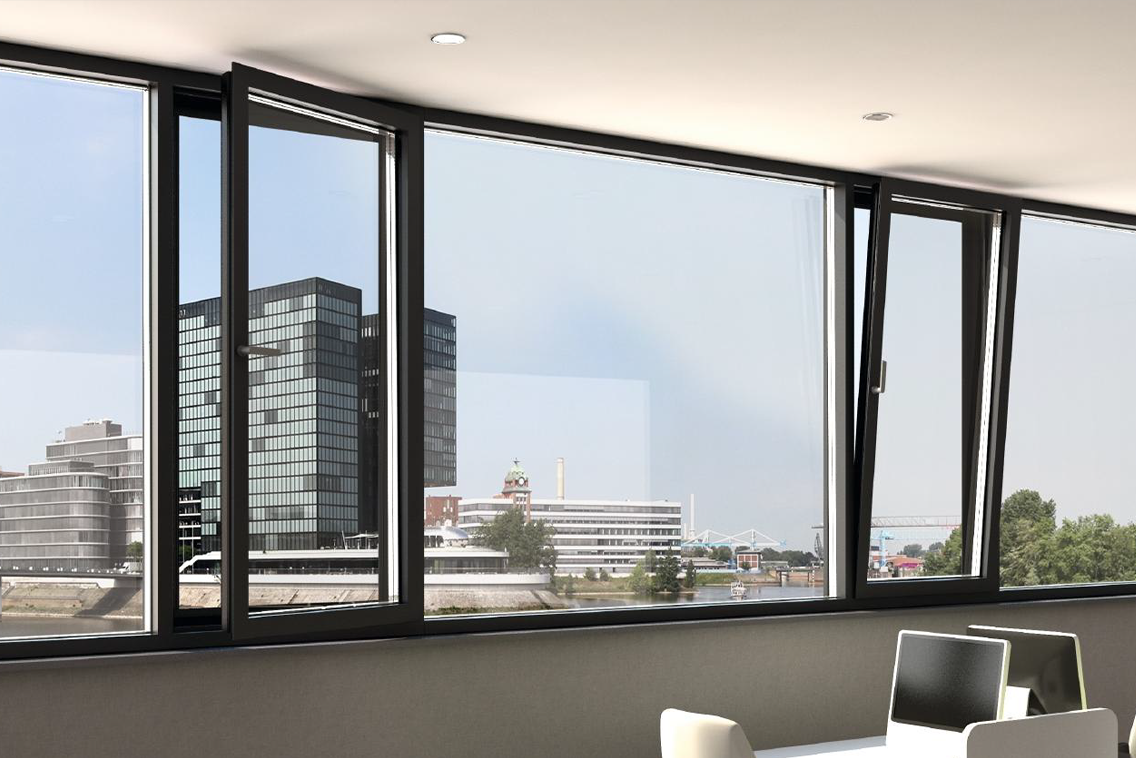

AWS 90 BS.SI+ 断熱ドレーキップSchüco AWS 90 BS.SI+ Aluminium window system

最大製作サイズW1,7m、H2.7mの2wayオープニングシステム
独自のアルミ樹脂コア断熱構造により高い断熱性能を確保
外観から障子フレームが見えない隠框（ブロックシステム）を採用

基本性能

耐風圧性	S-5(2,400Pa)
気密性	A-4
水密性	1,000Pa
遮音性	今後試験予定
断熱性	0.94W/㎡・K（H-8相当）^※1
対応硝子厚	28mm-47mm（ドレーキップ） 32mm-47mm（FIX）
障子サイズ	W 570mm-1,700mm H 780mm/1500mm-2,622mm^※2
障子最大重量	160kg（ドレーキップ）、300kg（FIX）

※1 Uw値算出条件：ドレーキップ単窓／W1,230×H1,480mm／トリプルガラスUg=0.6 W/(㎡・K)／樹脂スペーサー使用
※2 H780mmは障子重量130kg以下の場合、H1,500mmは障子重量130kg超～160kg以下の場合

ラインナップ

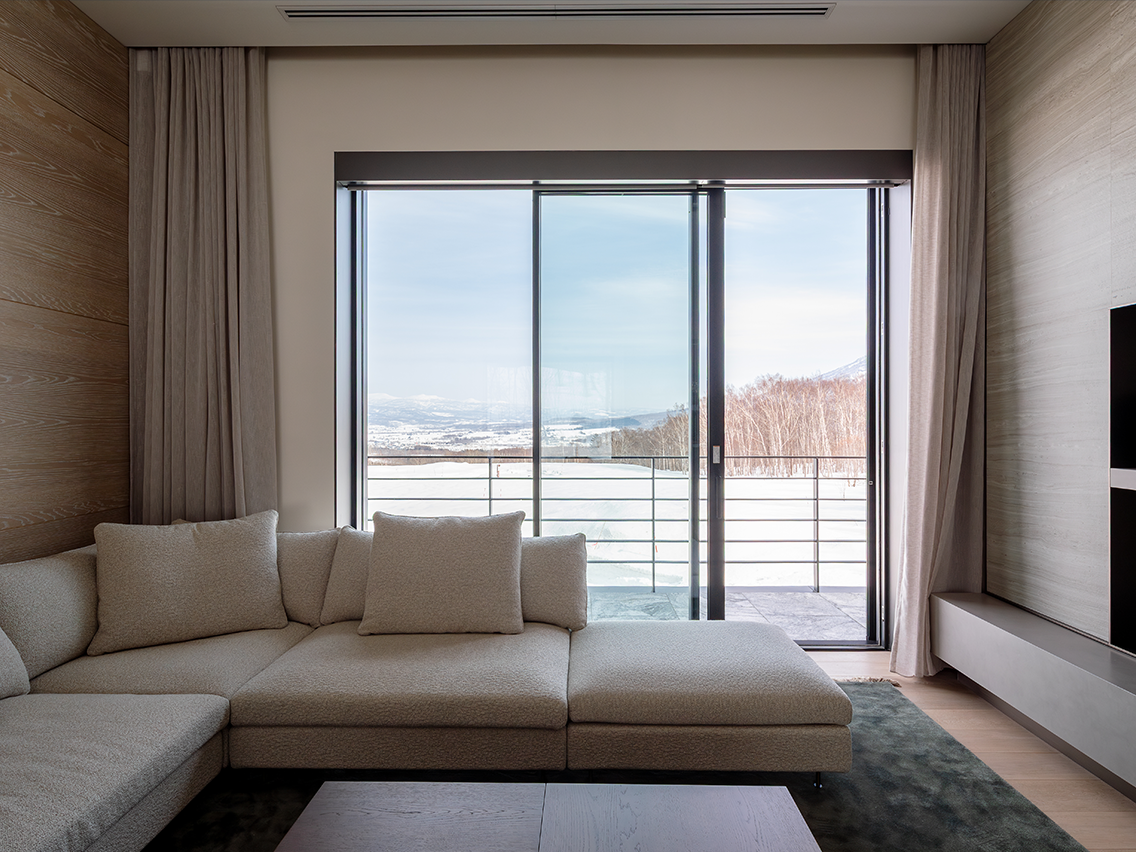

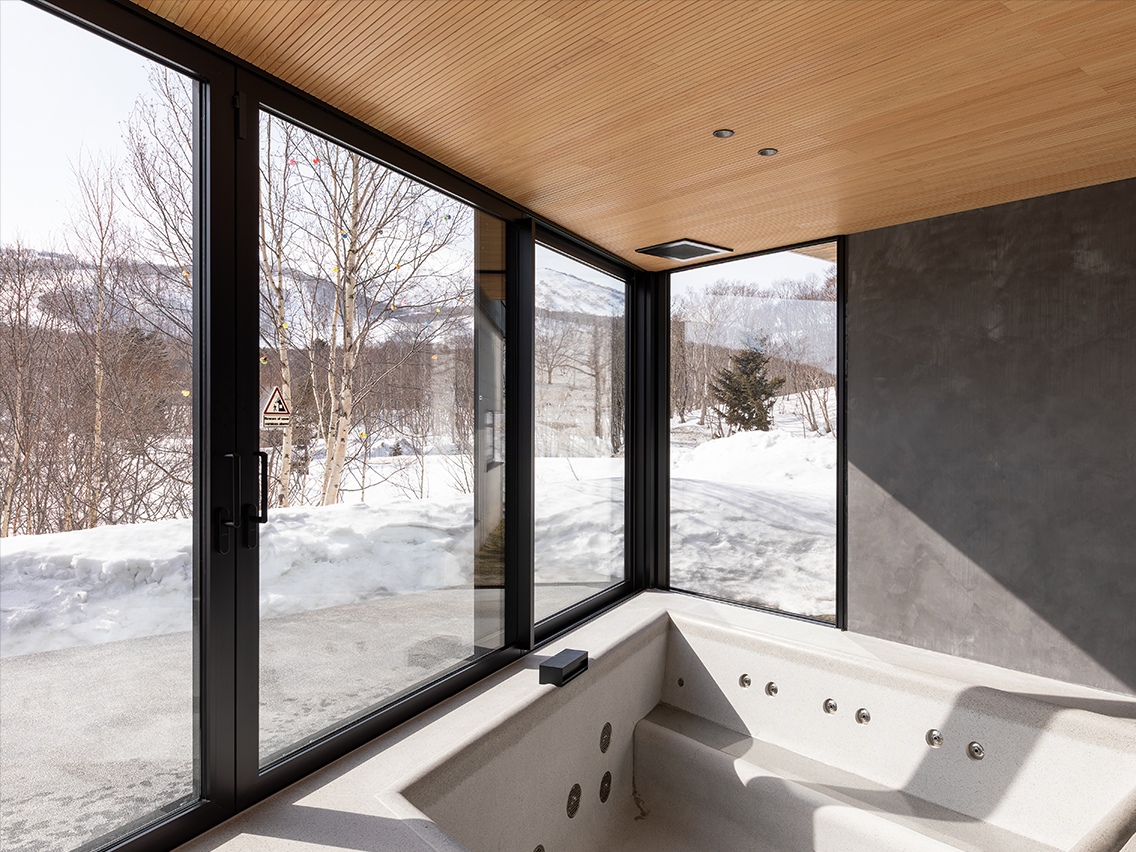

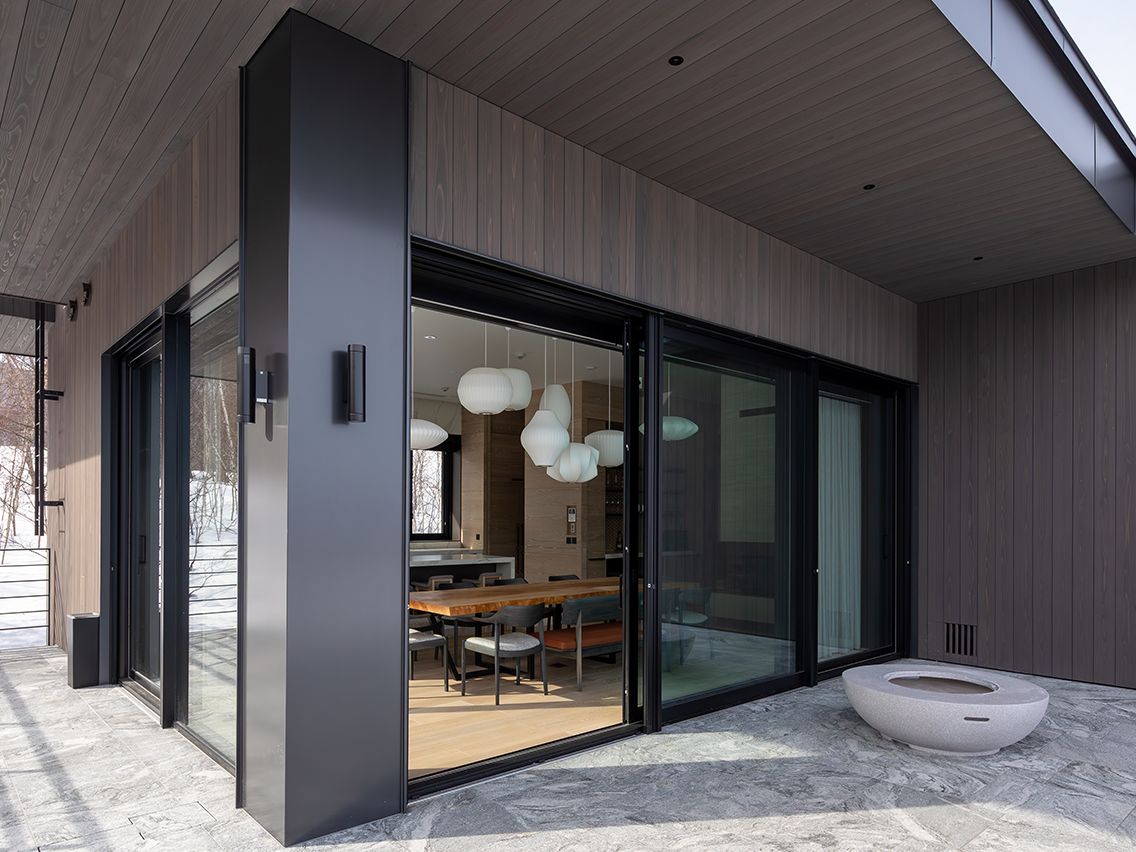

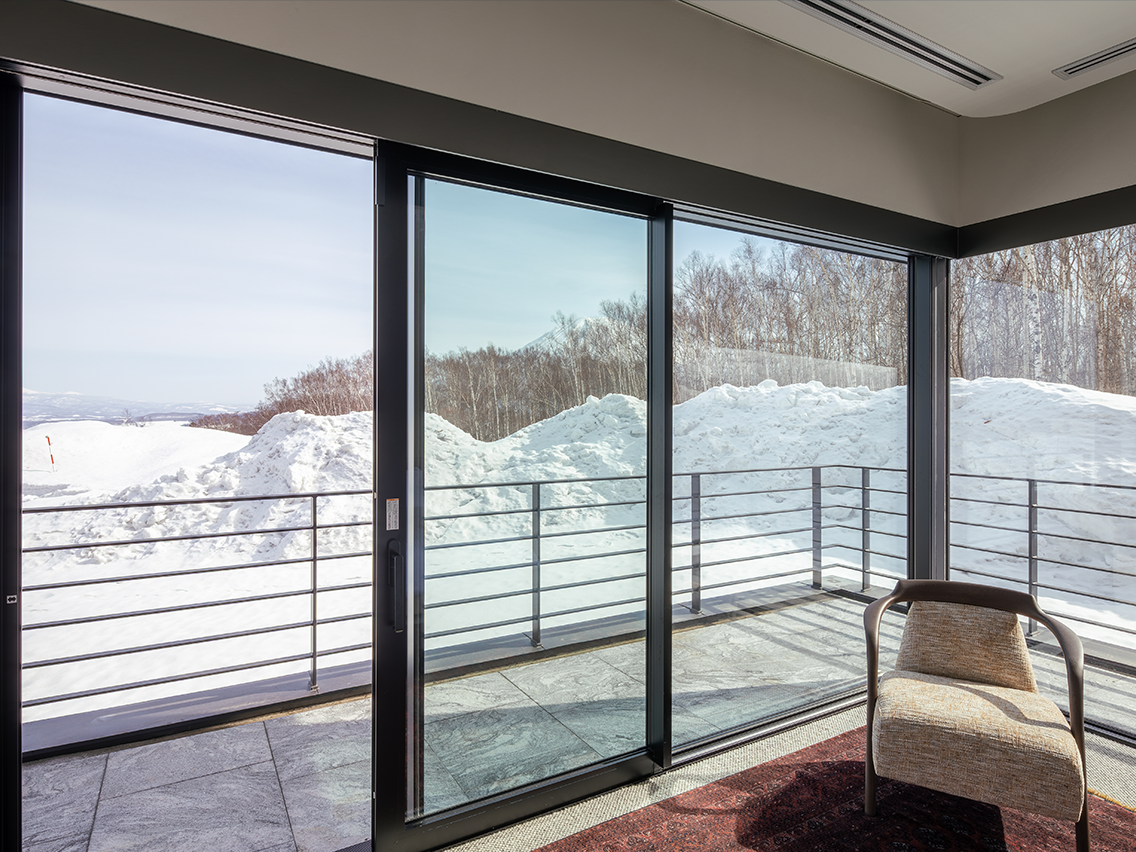

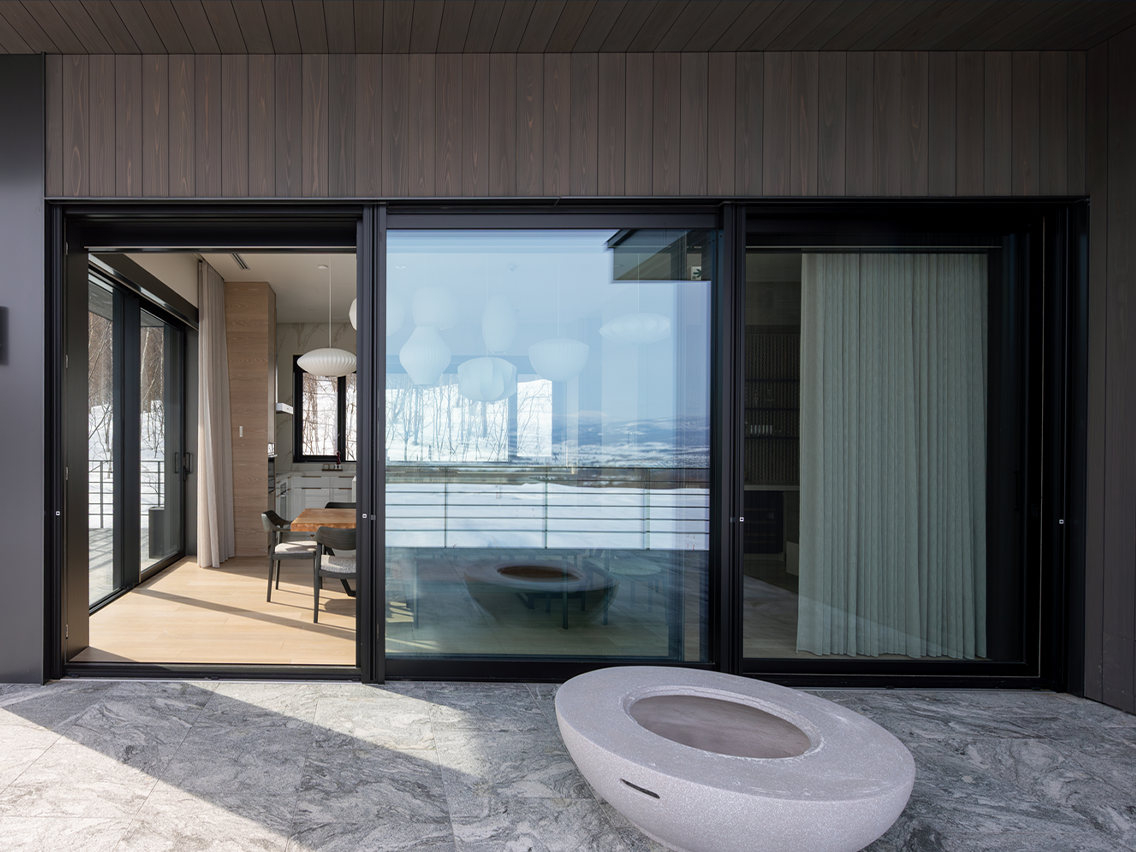

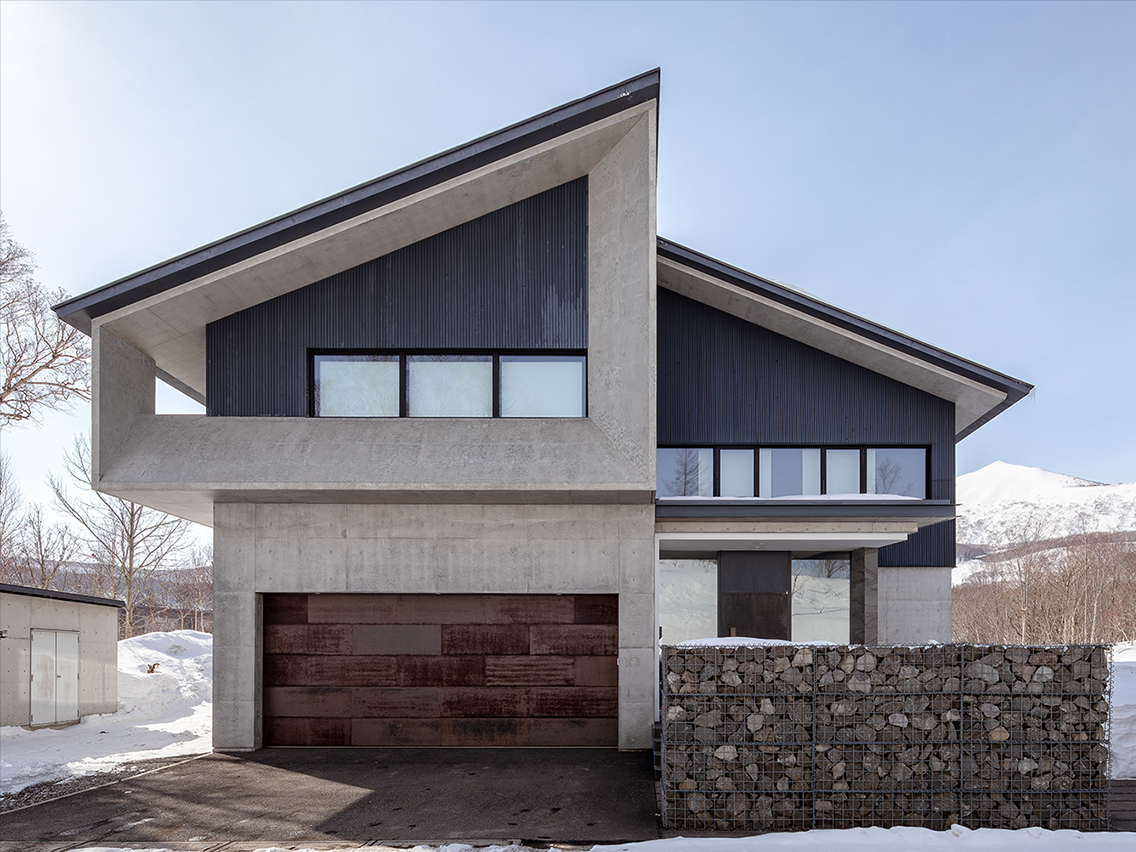

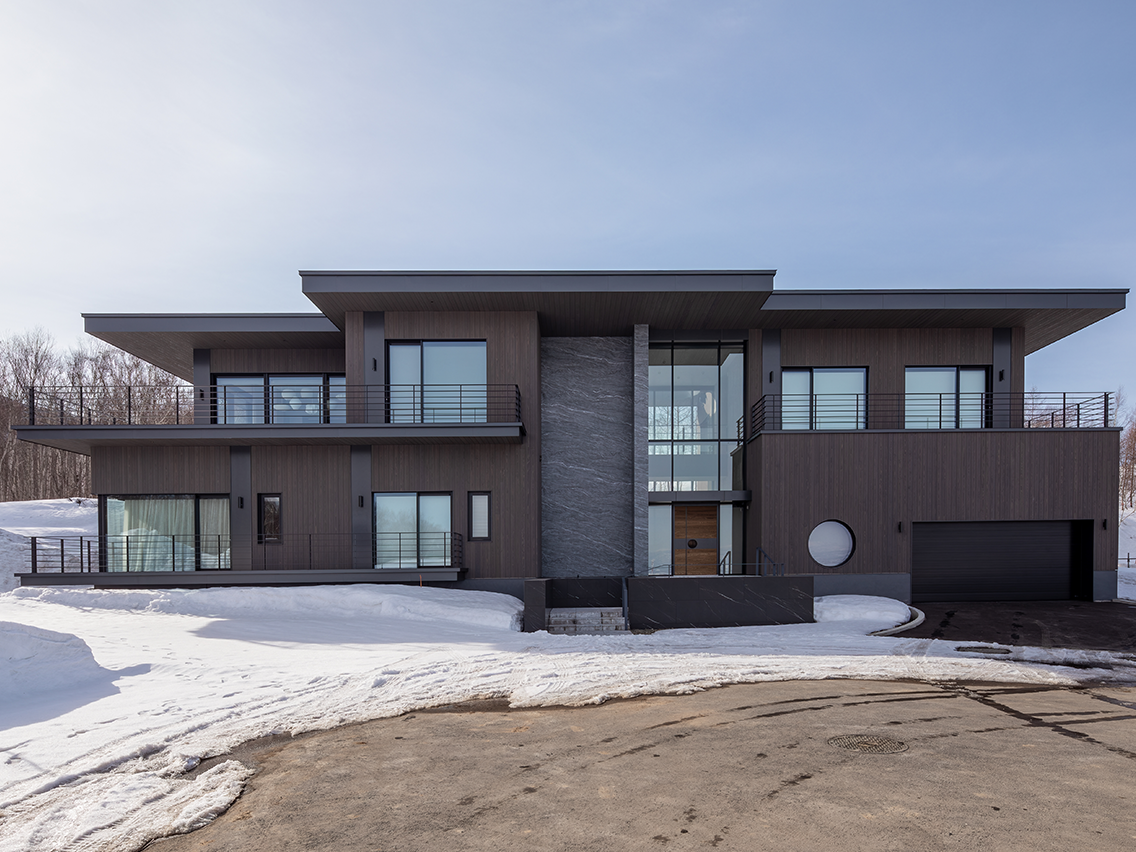

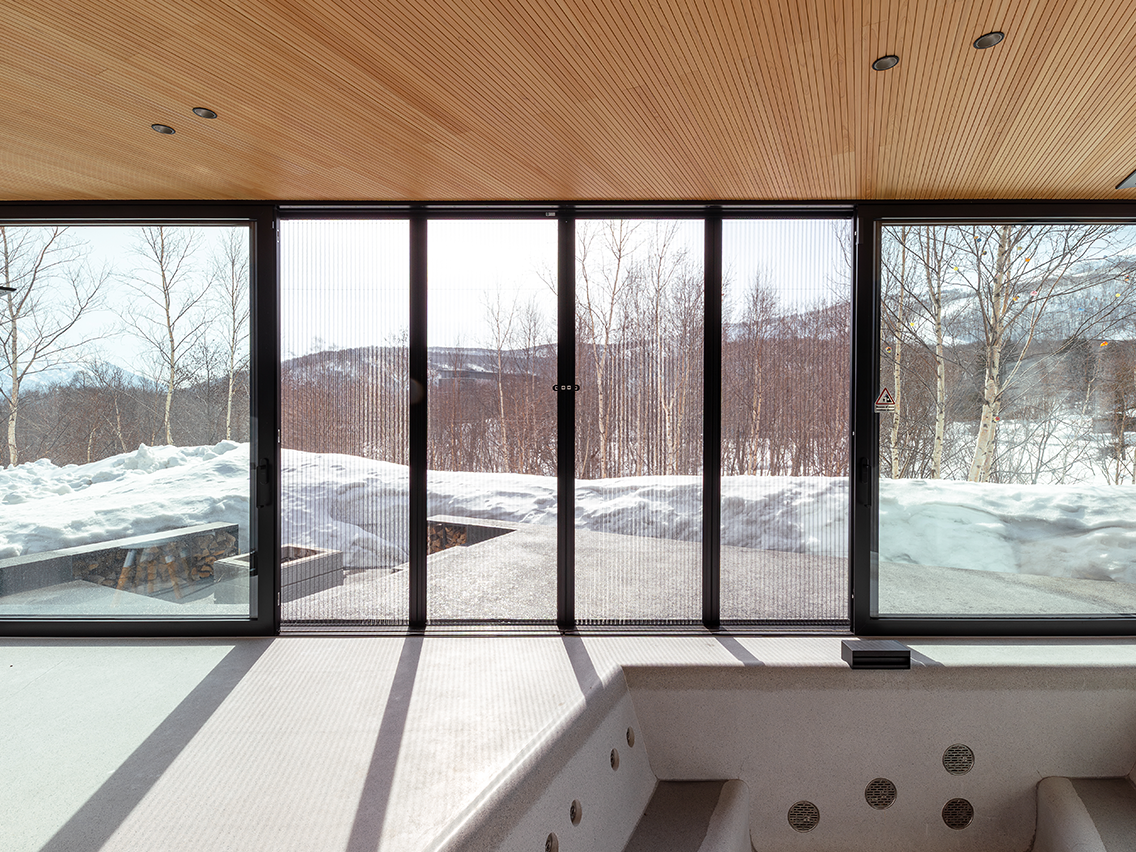

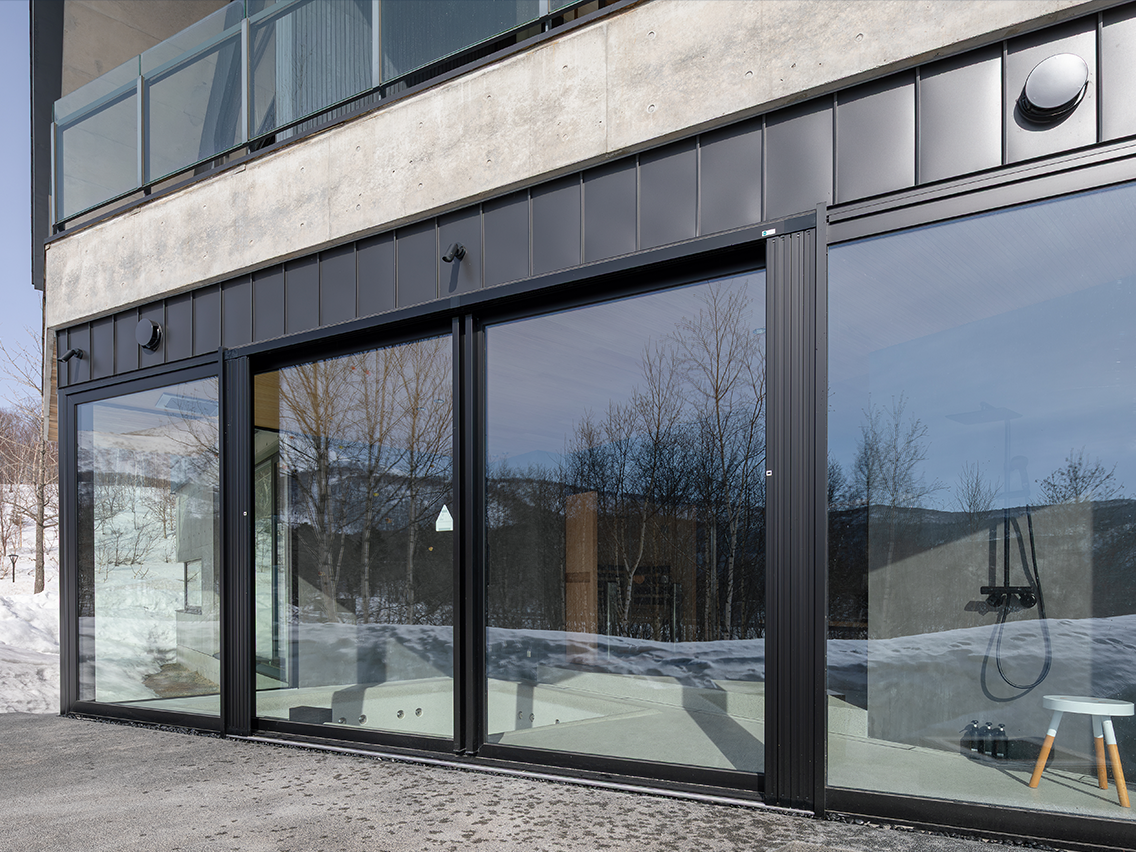

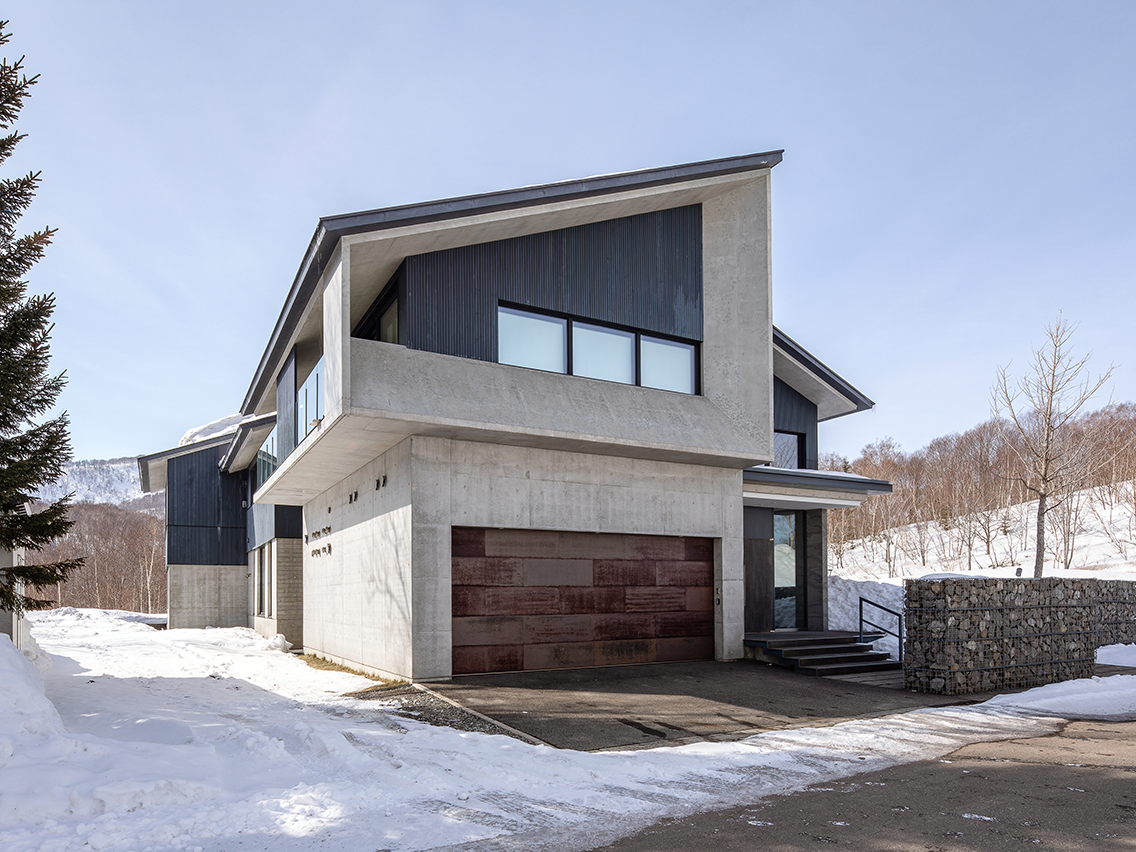

施工例

別荘・コンドミニアム

別荘・コンドミニアム

その他の施工例はこちら
